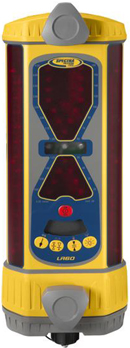

LR60 - Индикаторный приемник с датчиком наклона и индикатором вертикального положения стрелы

LR60 - это специализированный приемник для экскаваторов. Предусмотрено два режима использования приемника: индикаторый (с дистанционным дисплеем RD10) и автоматический (в составе автоматической системы управления строительной техникой). Кроме того, в приемнике предусмотрена специальная функция компенсации угла наклона стрелы экскаватора (ACE - Angle Compensation for Excavation)..

Приемник также может установлен на бульдозере, грейдере, скрепере или корбчатом отвале при помощи магнитной опоры MM-1 или телескопической мачты STM.

Свойства и преимущества:

• Полный диапазон приема в 360° обеспечивает прием лазерного луча со всех направлений.
• Патентованная система учета наклона рукояти при землеройных работах автоматически рассчитывает и корректирует показания индикатора при наклонном положении рукояти.
• Проверка уровня в диапазоне наклона рукояти до 30 градусов.
• Встроенный датчик вертикального положения, для быстрого и точного контроля уровня для экскаваторов с передним и задним ковшом.
• Индикатор «На уровне» – позволяет найти данному приемнику широкое применение при проведении планировочных работ на бульдозерах, грейдерах, скреперах, планировщиках.
• Возможность смещения индикации «На уровне» для экскаваторных работ.
• До восьми индикаторов положения рабочего органа, а так же индикатор, показывающий направление, в котором необходимо перемещать рабочий орган, в случае потери лазерной плоскости.
• Четыре доступных уровня точности.
• Возможность ручного управления с визуальным контролем по индикатору, либо возможность автоматизированного управления.
• Применение в качестве автономного индикаторного приемника либо в комбинации с блоком управления CB25 для создания доступной по цене системы автоматического управления отвалом бульдозеров.
• Различные источники питания – щелочные батареи, никель-металлогидридные аккумуляторные батареи или кабель питания, подключаемый непосредственно к электрической сети машины.
• Надежный и водонепроницаемый – прочный корпус из поликарбоната и литого алюминия выдерживают любые погодные условия и стройплощадки.

Основные технические характеристики:

• Дальность приема: более 460 м (в зависимости от лазера)
• Точность: Установка (±5 мм); Точно (±10 мм); Средне (±20 мм); Грубо (±40 мм);
• Смещение по вертикали: Установка (±6 мм); Точно (±12 мм); Средне (±25мм); Грубо (±50 мм);
• Точность наклона отвала: стандартная ±2,5°;
• Точность вертикали-качания: стандартная 12 мм, режим ACE 25 мм;
• Чувствительность к спектру: от 610 до 900 нм
• Светочувствительный элемент: по бокам
• Высота зоны захвата луча: 222 мм
• Число каналов: 9
• Угол захвата луча: 360°
